Multisoft is een stuk software gericht op het inmeten, controleren en/of modelleren van buizen. Deze buizen kunnen binnen de software door middel van verschillende meetmethodes worden ingemeten, bijvoorbeeld:

  • Laser scanner.
  • CMM laser scanner.
  • Draagbare scanners
  • Tactiele meetmethoden.
  • Elk soort meetapparatuur waar puntenwolken of mesh modellen mee gegenereerd worden

Vergelijken / Corrigeren

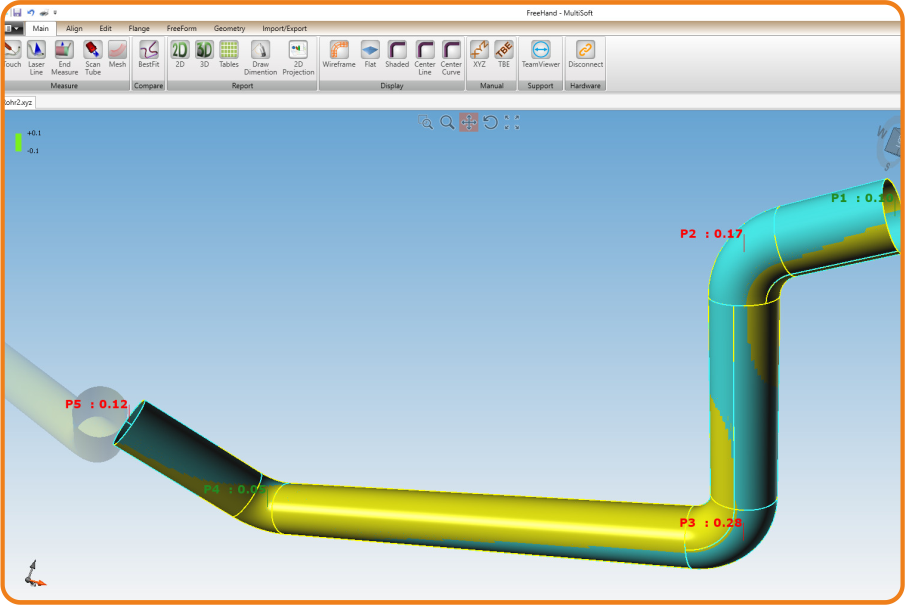

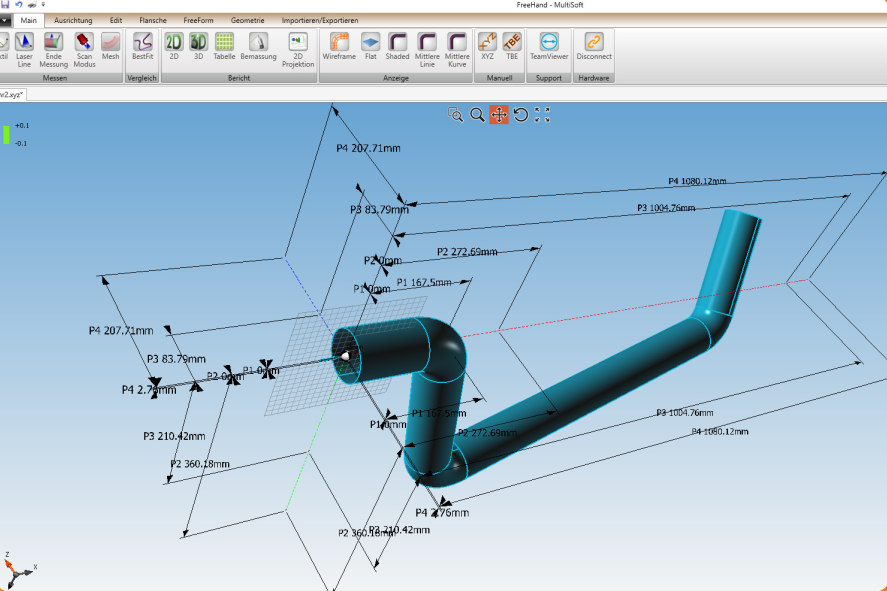

Nadat u een buis heeft ingemeten in Multisoft, kunt u door middel van een nominaal model een vergelijking maken tussen de realiteit en het digitaal model (nominaal). Verschillende manieren van uitrichten zorgen ervoor dat u precies kunt zien waar uw gemeten buis afwijkt van de nominaal.

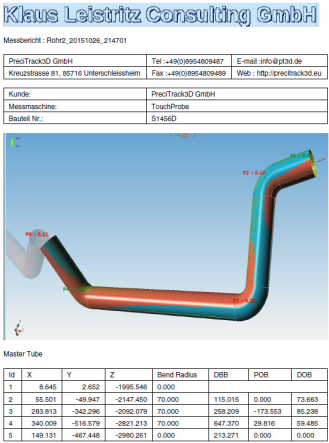

Deze waarden kunnen in een mooi pdf rapport worden weergegeven ter communicatie. Het is echter ook mogelijk om met deze waarden een gecorrigeerde buis te genereren welke in de buigmachinein te voeren is door middel van de TBE tabel. Hierdoor zou de volgende geproduceerde buis veel dichter bij de nominaal moeten zitten met minimale afwijkingen.

TBE- en XYZ-tabellen

Multisoft werkt met zogenaamde TBE en XYZ tabellen:

TBE-tabellen gebruiken DBB-, POB-, DOB-waarden (Distance Before Bend, Point Of Bend, Distance Of Bend). In deze tabellen worden met waarden de vorm van de buis vastgelegd welke buigmachines ook gebruiken. Om een buis te construeren is het ook mogelijk om deze waarden handmatig in te voeren (of te exporteren).

De XYZ-tabellen is ook een manier om de buizen te construeren maar dan met XYZ coordinaten van bepaalde punten op een buis.

Opspanningsdelen genereren

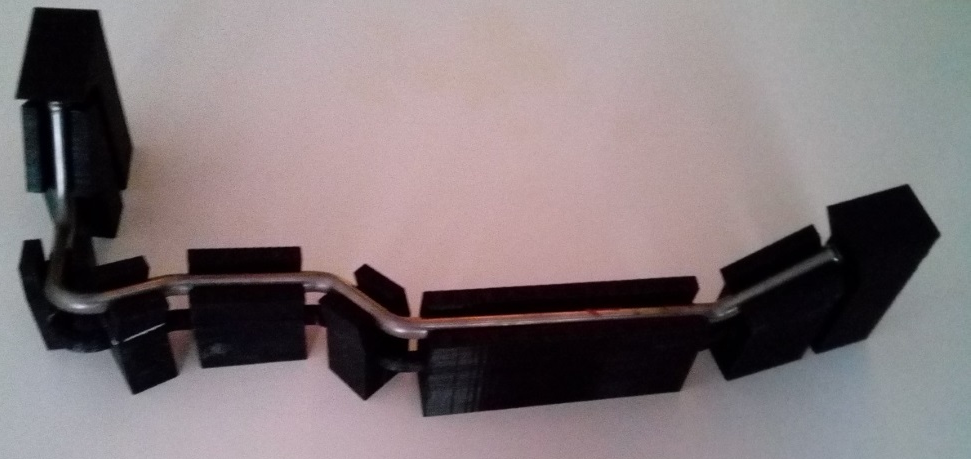

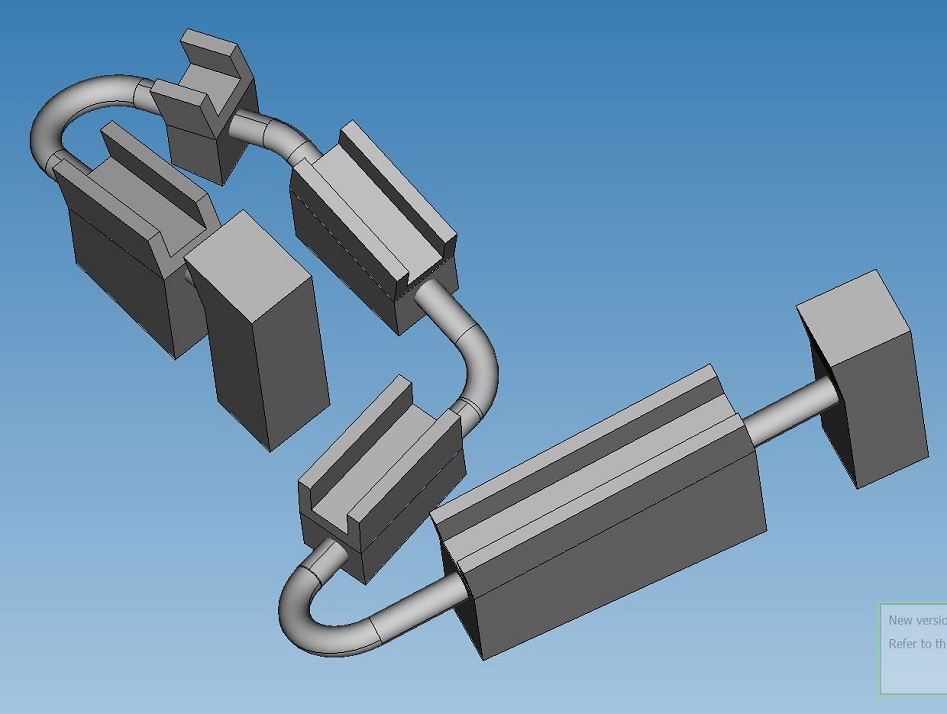

Met één druk op de knop is het mogelijk om opspanningsdelen te genereren voor uw specifieke buis. Hierdoor ligt uw buis ondersteund op de posities waar dat mogelijk is. Deze opspanningsdelen zijn vervolgens te exporteren en kunt u deze bijvoorbeeld 3d printen. Dit is uitermate handig voor het meten van een aantal dezelfde buizen.








Wat kunt u nog meer?

  • Automatisch buizen genereren uit .stp of .IGES bestanden.
  • Vrije vorm buizen inmeten.
  • Flexibele slangen inmeten.
  • Verschillende buizen combineren.
  • Meten op CAD.
  • Ondersteunde file formats:

                 3Shape DCM (.dcm) | ACIS (.sat, .asat) | CGR (.cgr) | Cadds (_pd;*._pd) |
                 Catia V4 2D (.model;*.dlv;*.dlv3;*exp) | Catia V4 3D (.model;*.dlv;*.dlv3;*exp;*.session) |
                 Catia V5 2D (.CATDrawing) | Catia V5 3D (.CATPart;*.CATProduct) |
                 Catia V6 2D (.3dxml) | Catia V6 3D (.3dxml) | Cerec – Sirona (*.sdt;*.cdt;*.idt) |
                 DWG/DXF 3D (.dwg;*.dxf) | I-deas(*.arc) | IGES 3D (.igs;*.iges) |
                 Inventor 3D (.ipt;*.iam) | JT (.jt) | OBJ (*.obj) |
                 PARASOLID (.x_t;*.x_b;*.xmt_txt;*.xmt_bit.bin) | PLM XML (.plmxml) |
                 ProE/Creo Parametric 2D (.drw;*.drw.) |
                 ProE/Creo Parametric 3D(*.prt;*.prt.*;*.xpr;*.asm;*.asm.*;*.xas)
                 Procera (.c3s) | Rhino (.3dm) | Robface (.rf) | Robface facets (.rf) | STEP (*.step;*.stp) |
                 Solid Edge 2D (.dft) | Solid Edge 3D (.par;*.psm;*.asm) | SolidWorks 2D (*.slddrw)
                 SolidWorks 3D (.sldprt;*.sldasm) | UG NX 2D (.prt) | UG NX 3D (.prt) | VDAFS (.vda)
